Objašnjenje ANSI grafikona razine uboda: usporedba ocjena sonde i igle

Nadzornik skida rukavicu na kraju smjene i pronalazi malu rupu u blizini baze palca. Rukavica je imala ANSI oznaku punkcije razine 4. Žica je ipak prošla. Ništa otisnuto na naljepnici nije bilo pogrešno, jer je naljepnica odgovarala na pitanje koje nije imalo veze s ozljedom.

ANSI/ISEA 105-2016 objavljuje dvije odvojene ljestvice za probijanje zaštitnih rukavica. Jedan koristi tupu čeličnu sondu i ocjenjuje materijale od razine 1 do razine 5. Drugi koristi hipodermičku iglu promjera 25 i također ocjenjuje razinu 1 do razine 5, ali u daleko nižem rasponu sile. Razina 4 na ljestvici sonde ne govori ništa o otpornosti igle, a rukavica koja zaustavlja razlomljeni rub palete može biti gotovo prozirna za finu šuplju iglu. Tablica je skup pragova sile, a ne poredak ukupne zaštite.

Ono što slijedi je jednostavno čitanje obje ljestvice, vrijednosti sile iza svake razine, jaz između američkih i europskih testova probijanja i provjere koje sprječavaju da se narudžbenica pretvori u lažni osjećaj sigurnosti.

Kako radi ANSI test probijanja sonde

Metoda sonde slijedi ASTM F1342. Uzorak se steže u okvir, standardizirana tupa sonda se zabija u materijal kontroliranom brzinom, a instrument bilježi vršnu silu u newtonima u trenutku prolaska sonde. Izlaz je vrijednost sile, a ne procjena prolaza ili pada. ANSI/ISEA 105-2016 zatim grupira te vrijednosti sile u pet pojaseva.

Budući da test mjeri silu, trake nisu ravnomjerno raspoređene u zaštitnoj vrijednosti. Razina 1 otvara se pri 10 N, a razina 5 počinje pri 150 N, tako da gornji pojas počinje petnaest puta više od donjeg pojasa. Materijali ispod 10 N uopće se ne ocjenjuju, što je uobičajeno za tanko obložene pletene obloge koje nikada nisu bile dizajnirane za zaustavljanje vrha.

Starije skladišne zalihe još uvijek mogu pokazivati razinu 0. Ta oznaka dolazi iz prethodnog izdanja standarda, koje je uključivalo pojas ispod 10 N. Izdanje iz 2016. izbacilo ga je i počinje na razini 1, tako da je oznaka razine 0 na polici znak zastarjelog inventara, a ne nižeg stupnja trenutne ljestvice.

Prilikom odabira bitan je još jedan detalj. Ocjena se dodjeljuje gotovom materijalu za rukavice, a ne pređi koja je u nju ušla. Premaz, šav ili ojačana zakrpa mogu pomaknuti rezultat u bilo kojem smjeru, tako da bi broj u katalogu uvijek trebao biti sljediv do izvješća o testiranju artikla koji se prodaje.

Ubod iglom je zasebna ljestvica

Fine šuplje igle ne ponašaju se kao tupe sonde. Vrh koncentrira opterećenje na vrlo malo područje, tako da sila potrebna za guranje kroz materijal može biti mali dio sile izmjerene na sondi. ANSI/ISEA 105-2016 stoga je dodao drugu ljestvicu izgrađenu na ASTM F2878, koja koristi iglu kalibra 25 s vanjskim promjerom od oko 0,5 mm.

Jaz između dvije tablice lako je podcijeniti. Razina igle 3 pokriva 10 N do 19 N, što je točno isti prozor sile kao i razina sonde 1. Kada dobavljač kaže da je materijal razine 4, prvo pitanje treba biti razina 4 na kojem testu. U zdravstvu, laboratoriju, rukovanju oštrim predmetima i sortiranju otpada ljestvica igle je ona koja je najvažnija, a navođenje broja sonde umjesto nje ozbiljna je greška u specifikaciji, a ne razlika u zaokruživanju.

Rezultati igle također su vezani uz samu iglu. Drugačiji promjer, drugačija oštrina ili podmazani premaz mijenja potrebnu silu, tako da se razine igle ne bi trebale ekstrapolirati na druge oštre predmete. Test definira jednu iglu i jednu metodu, a ocjena samo toliko putuje.

Usklađivanje razine proboda sa stvarnom opasnošću

Prava razina ovisi o obliku predmeta, sili koju nosi i koliko dugo mu je ruka izložena. Praktična polazišta izgledaju ovako.

• Razvrstavanje i recikliranje otpada: miješani oštri predmeti, razbijeno staklo i stršeće spajalice. Počnite od ljestvice igle na razini 3 ili višoj i dodajte otpornost na rez za rubove.
• Rukovanje i glaziranje stakla: ulomci nepravilnih rubova. Skala sonde u rasponu od razine 3 do razine 5 odgovara, zajedno s prilagodbom koja drži dlan pokriven kada se ruka zatvori.
• Konstrukcija i oplata: krajevi armature, žica za vezivanje, čavli i iverje. Razina sonde 3 ili viša pokriva većinu dodira s tupim točkama, dok je vrhove krute žice bolje tretirati kao oštre predmete.
• Zdravstvo i laboratorij: šprice, igle za šavove i skalpeli. Razina 4 ili 5 ljuske igle je uobičajeni zahtjev, a razina reza je zasebno svojstvo koje ga ne zamjenjuje.
• Prerada hrane i detekcija metala: krhotine kostiju i metalni fragmenti. Primjenjuje se ljestvica sonde, ali prianjanje i mogućnost pranja često odlučuju o konačnom izboru više od broja.

Dva druga svojstva često se brkaju s probijanjem. Otpornost na posjekotine koristi drugačiji test i drugačiju ljestvicu, s ANSI/ISEA 105 razinama posjekotina od A1 do A9 mjereno u gramima opterećenja. Otpornost na habanje ponovno je treći test. Rukavica može biti dobra na rezu, ai dalje brzo otkazati na igli, jer klizna oštrica i nepomična točka stvaraju vrlo različita opterećenja na materijal.

ANSI i EN 388 razine probijanja ne poklapaju se

Europske oznake za rukavice koriste EN 388, koji izvještava o otpornosti na probijanje na četiri razine s vlastitom geometrijom sonde i rasporedom stezanja. Rasponi sile preklapaju se s američkim rasponima, ali granice su na različitim mjestima, tako da identične vrijednosti sile padaju na različite razine.

Praktična lekcija je usporedba Newtona, a ne razina. Rukavica testirana na 70 N je ANSI razina sonde 3 i EN 388 razina 2 u isto vrijeme, tako da specifikacija napisana kao razina 3 za obje regije neće opisivati ​​isti materijal. Zatražite izvješće o ispitivanju i pročitajte tri stvari u njemu: vrijednost sile, referencu metode ispitivanja i izdanje standarda iza broja.

Šest provjera prije nego što odobrite narudžbu

1. Pitajte koji je test dao broj. Citat koji kaže razinu 4 bez imenovanja testa sondom ili testa iglom je nepotpun.
2. Zatražite vrijednost sile u newtonima, a ne samo pojas. Dvije rukavice na razini 3 mogu se razlikovati za faktor dva u stvarnom otporu.
3. Potvrdite da je test proveden na gotovoj rukavici, a ne na podlozi. Premazi, šavovi i sklopovi mijenjaju performanse probijanja.
4. Odvažite pristajanje, prianjanje i debljinu prema ocjeni. Teška rukavica koja se skine tijekom zadatka štiti manje od one lakše koja ostaje na ruci.
5. Pitajte kako pranje, dezinfekcija ili opetovano savijanje utječu na materijal. Učinkovitost probijanja može pasti nakon što premaz počne pucati.
6. Držite ocjenu unutar šire procjene rizika. Zaštita ruku jedna je od njih, a isti posao može također uključivati ​​opasnost od glave, dišnog sustava, pada ili vode za koje je potrebna vlastita oprema.

Posljednja provjera je mjesto gdje se mješoviti sigurnosni program obično isplati. Timovi koji kupuju zaštitu za ruke za spasilačku ili industrijsku lokaciju često trebaju artikle za glavu, respiratorne sustave, zaštitu od pada i spašavanje iz vode iz istog izvora, s papirologijom koja preživi reviziju. Proizvođači koji rade u tim kategorijama mogu objediniti i narudžbu i dokumentaciju.

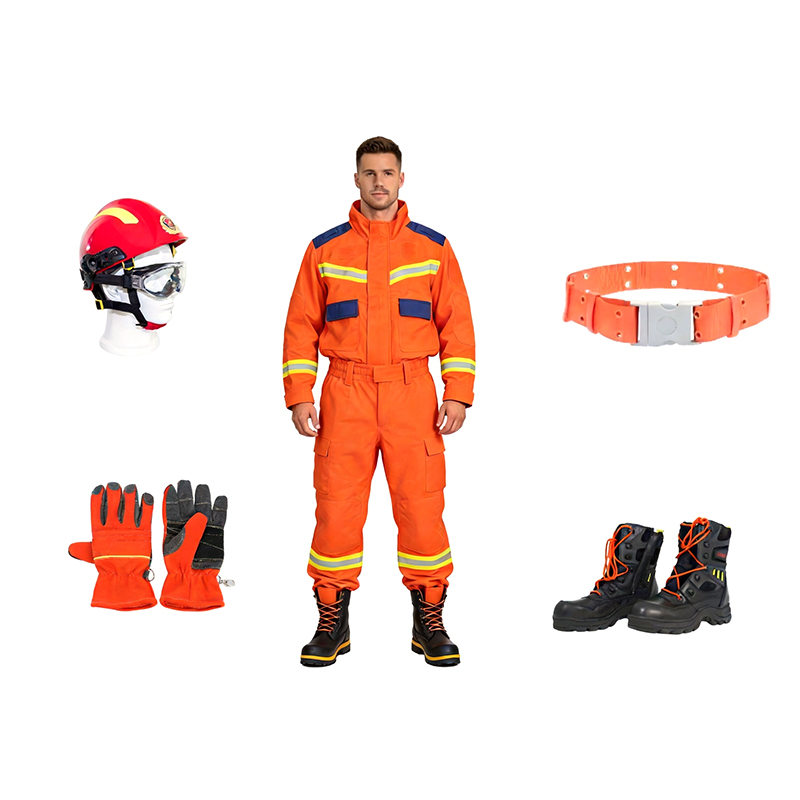

Dobavljač prilagođene opreme za hitno spašavanje i osobne zaštite Ovaj proizvođač isporučuje respiratornu opremu, zaštitu od pada, protupožarnu kacigu, opremu za spašavanje u vodi i opću osobnu zaštitnu opremu, s navedenim ISO 9001 certifikatom i CE/CCCF oznakama za konsolidirane sigurnosne naredbe i dokumentaciju. Pogledajte proizvod →

Proizvođač koji radi u tvornici od 5000 četvornih metara u zoni nacionalnog ekonomskog razvoja Hai'an izrađuje linije dišne opreme, zaštite od pada, protupožarne kacige, opreme za spašavanje iz vode i općenite osobne zaštitne opreme, te navodi ISO 9001 certifikat zajedno s CE i CCCF oznakama na svojim proizvodima. Kupci koji žele provjeriti pozadinu prije slanja specifikacije mogu pregledati povijest tvrtke na o stranici , zatim pošaljite dimenzije, količine i zahtjeve za razinu putem kontakt stranica za dokumentiranu ponudu, a ne za neformalni broj.

Čitajte grafikon kao dva grafikona. Razine sonde od 1 do 5 opisuju otpornost na tupe predmete. Razine igle od 1 do 5 opisuju otpornost na finu šuplju iglu, a dva raspona sila jedva se dodiruju. Uskladite ljestvicu s opasnošću ispred sebe, zatražite newtone iza razine i potvrdite da ocjena pripada gotovoj rukavici u kutiji. To je dovoljno da spriječi etiketu razine 4 da obeća više nego što materijal može pružiti.
